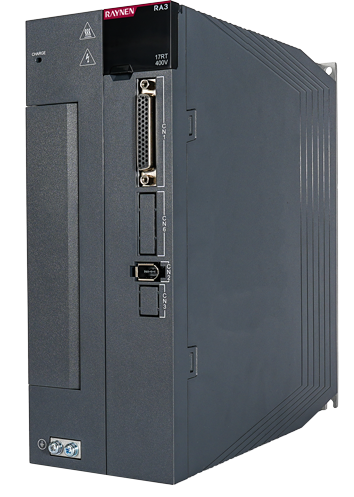

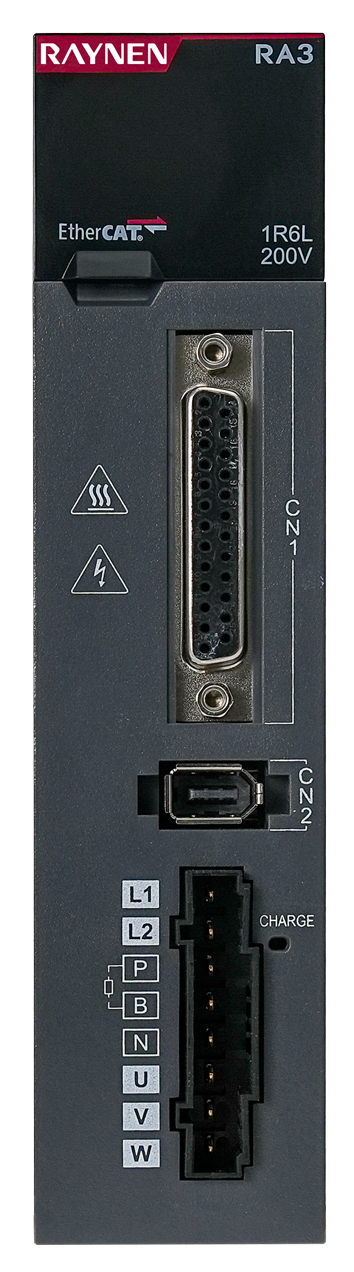

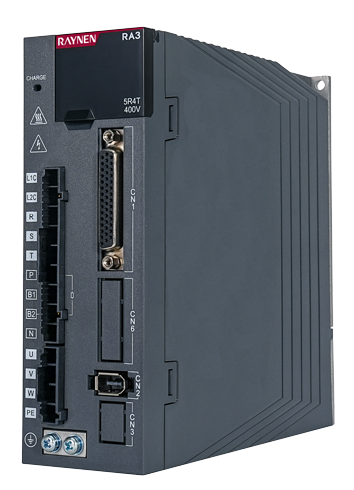

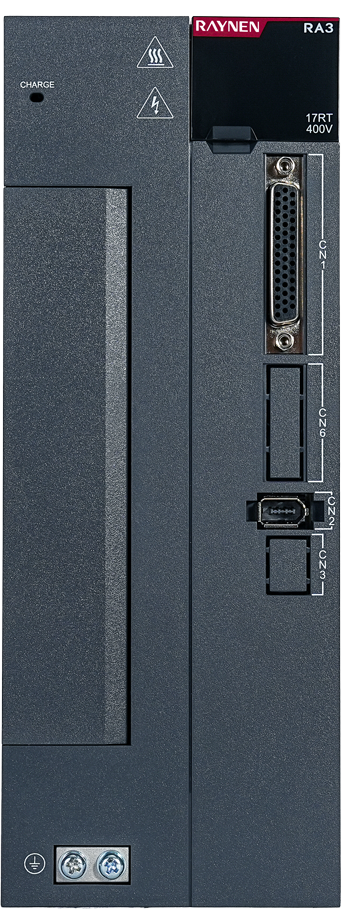

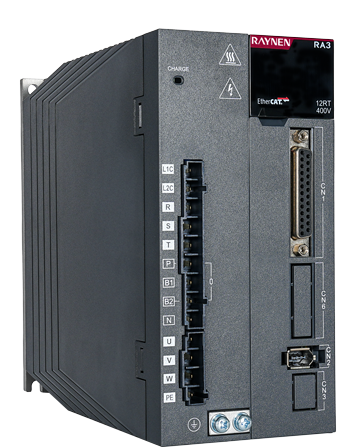

RA3系列全功能型伺服驅動器是睿能科技依托第三代研發技術平臺打造的全新伺服產品，具備高精度、高響應、高防護等特點，廣泛適用于機器人、鋰電、電子設備、紡織、包裝、機床和木工等行業，顯著提高機械設備生產效率。

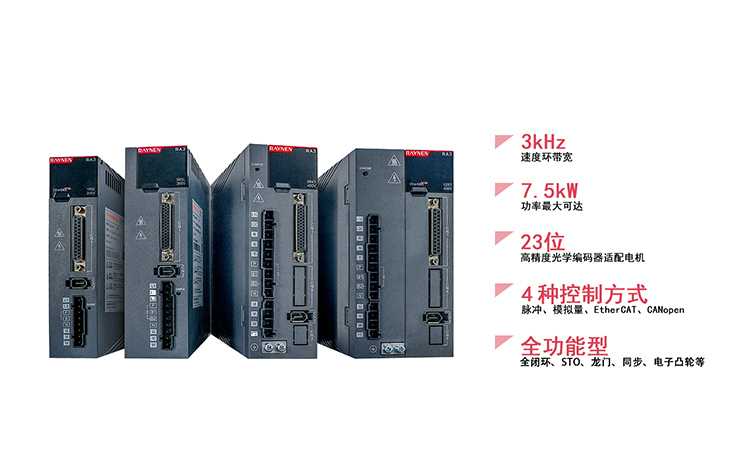

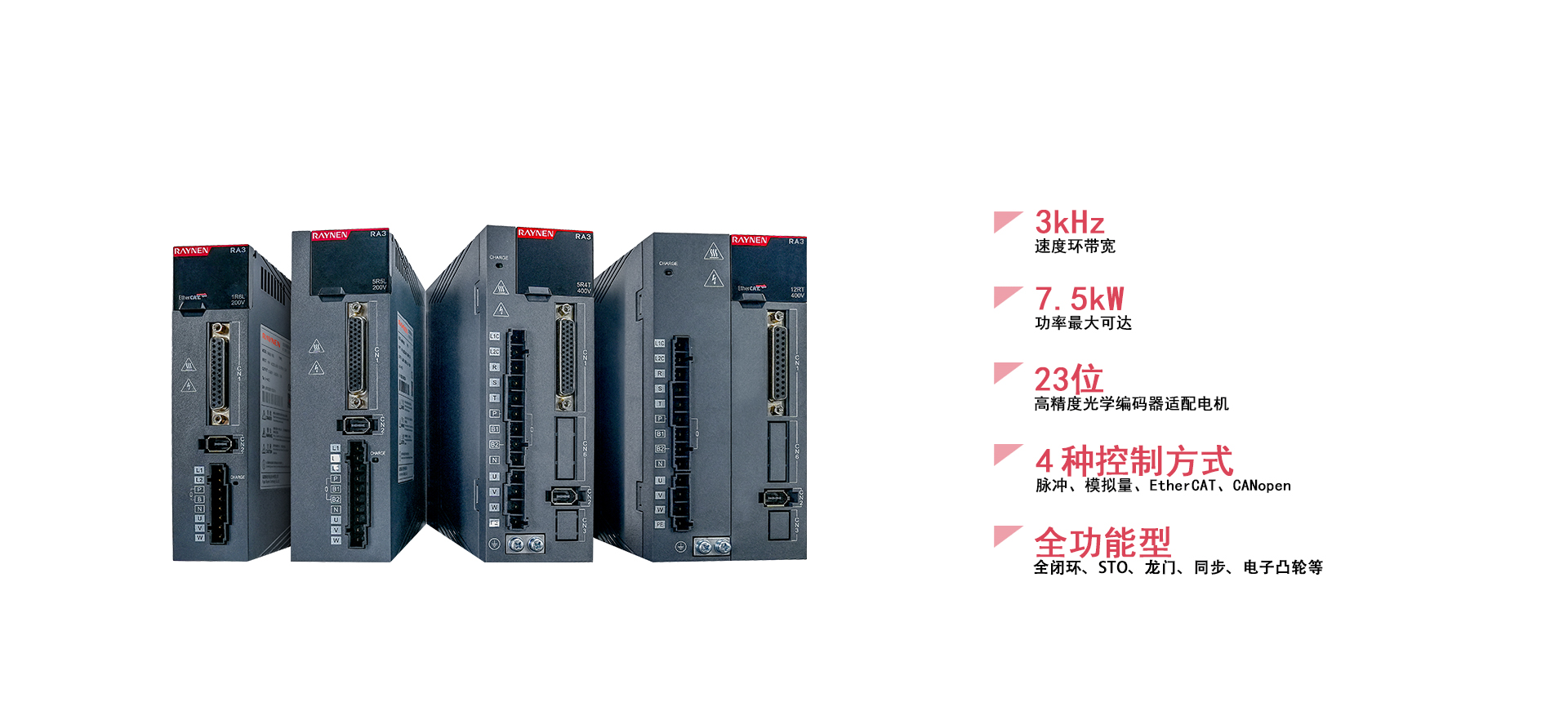

高性能，追求卓越

速度帶寬3kHz，更快的EtherCAT通訊響應和電流環響應，更短的到位時間，更優秀的跟隨性，散熱性能更強，穩定應用于電子制造等行業

高精度，造就穩定

額定狀態低于0.5%的轉矩波動率，僅±1rpm的速度波動，減少電抗干擾，保證客戶運行流暢和加工的一致性，提升良品率

高標準，全方位融合

支持STO和全閉環功能，覆蓋功率段更廣泛，支持多種應用場景，保證客戶的應用需求

產品特性及優點

選型表

型號	輸入電壓（V）	輸出功率（kW）	額定電流（Arms）	控制類型	全閉環+功能安全	WDH尺寸
RA3P-1R6L	220	0.2	1.6	脈沖	可選配	40143165
RA3A-1R6L	220	0.2	1.6	脈沖+模擬量	可選配	40143165
RA3E-1R6L	220	0.2	1.6	EtherCAT	可選配	40143165
RA3C-1R6L	220	0.2	1.6	CANopen	可選配	40143165
RA3P-2R8L	220	0.4	2.8	脈沖	可選配	40143165
RA3A-2R8L	220	0.4	2.8	脈沖+模擬量	可選配	40143165
RA3E-2R8L	220	0.4	2.8	EtherCAT	可選配	40143165
RA3C-2R8L	220	0.4	2.8	CANopen	可選配	40143165
RA3P-5R5L	220	0.75	5.5	脈沖	可選配	50163165
RA3A-5R5L	220	0.75	5.5	脈沖+模擬	可選配	50163165
RA3E-5R5L	220	0.75	5.5	EtherCAT	可選配	50163165
RA3C-5R5L	220	0.75	5.5	CANopen	可選配	50163165
RA3P-6R6L	220	1	6.6	脈沖	可選配	50163165
RA3A-6R6L	220	1	6.6	脈沖+模擬量	可選配	50163165
RA3E-6R6L	220	1	6.6	EtherCAT	可選配	50163165
RA3C-6R6L	220	1	6.6	CANopen	可選配	50163165
RA3P-7R6M	220	1	7.6	脈沖	可選配	55173165
RA3A-7R6M	220	1	7.6	脈沖+模擬量	可選配	55173165
RA3E-7R6M	220	1	7.6	EtherCAT	可選配	55173165
RA3C-7R6M	220	1	7.6	CANopen	可選配	55173165
RA3P-12RM	220	2	12	脈沖	可選配	80183165
RA3A-12RM	220	2	12	脈沖+模擬量	可選配	80183165
RA3E-12RM	220	2	12	EtherCAT	可選配	80183165
RA3C-12RM	220	2	12	CANopen	可選配	80183165
RA3P-3R5T	380	1	3.5	脈沖	可選配	55173165
RA3A-3R5T	380	1	3.5	脈沖+模擬量	可選配	55173165
RA3E-3R5T	380	1	3.5	EtherCAT	可選配	55173165
RA3C-3R5T	380	1	3.5	CANopen	可選配	55173165
RA3P-5R4T	380	1.5	5.4	脈沖	可選配	55173165
RA3A-5R4T	380	1.5	5.4	脈沖+模擬量	可選配	55173165
RA3E-5R4T	380	1.5	5.4	EtherCAT	可選配	55173165
RA3C-5R4T	380	1.5	5.4	CANopen	可選配	55173165
RA3P-8R4T	380	2.5	8.4	脈沖	可選配	55173165
RA3A-8R4T	380	2.5	8.4	脈沖+模擬量	可選配	55173165
RA3E-8R4T	380	2.5	8.4	EtherCAT	可選配	55173165
RA3C-8R4T	380	2.5	8.4	CANopen	可選配	55173165
RA3P-12RT	380	3	12	脈沖	可選配	80183165
RA3A-12RT	380	3	12	脈沖+模擬量	可選配	80183165
RA3E-12RT	380	3	12	EtherCAT	可選配	80183165
RA3C-12RT	380	3	12	CANopen	可選配	80183165
RA3P-17RT	380	4	17	脈沖	可選配	90227237
RA3A-17RT	380	4	17	脈沖+模擬量	可選配	90227237
RA3E-17RT	380	4	17	EtherCAT	可選配	90227237
RA3C-17RT	380	4	17	CANopen	可選配	90227237
RA3P-21RT	380	5.5	21	脈沖	可選配	90227237
RA3A-21RT	380	5.5	21	脈沖+模擬量	可選配	90227237
RA3E-21RT	380	5.5	21	EtherCAT	可選配	90227237
RA3C-21RT	380	5.5	21	CANopen	可選配	90227237
RA3P-26RT	380	7.5	26	脈沖	可選配	90227237
RA3A-26RT	380	7.5	26	脈沖+模擬量	可選配	90227237
RA3E-26RT	380	7.5	26	EtherCAT	可選配	90227237
RA3C-26RT	380	7.5	26	CANopen	可選配	90227237

■ RA3P/C/A 基本規格：

項目			規格
基本規格	控制方式		IGBT PWM 控制正弦波電流驅動方式
	編碼器類型		通訊型編碼器（RS485）
	通信功能	USB	Type-C PC 上位機通訊用
		RS485	Modbus 上位控制器控制通訊用
		CAN	CAN 上位控制器控制通訊用
	動態制動		主回路電源off，伺服報警，伺服off，超程時動作
	保護功能		過壓、欠壓、缺相、過流、過載、超速、編碼器斷線等
	輔助功能		增益調整、陷波器、報警記錄查詢、JOG 運行、電機初始角辨識等
	控制信號數量		DI 5 個，HDI 2 個，DO 5 個（脈沖）
			DI 4 個，HDI 2 個，DO 4 個（CANopen）
			DI 2 個，HDI 2 個，DO 3 個（Size A/B 模擬量）
			DI 5 個，HDI 2 個，DO 5 個（Size C/D/E 模擬量）
位置控制	DI 輸入功能		零位固定使能，位置指令禁止，正向超程開關，反向超程開關，電子齒輪比選擇，位置指令方向設定，多段位置指令使能，中斷定長狀態解除，原點開關，原點復位使能，中斷定長禁止，清除位置偏差，脈沖指令禁止
	DO 輸出功能		定位完成，定位接近，中斷定長完成，原點回零完成
	脈沖輸入	輸入脈沖形態	差分輸入、集電極開路
		輸入脈沖方式	方向+ 脈沖，CW+CCW，90 度相位差兩路脈沖
		最大脈沖頻率	差分輸入：高速最大 4Mpps，脈寬不能低于 0.125us
		指令濾波器	集電極開路：最大 200kpps，脈寬不能低于 2.5us
	分頻輸出	分頻輸出范圍	任意分頻比
		分頻輸出形態	A 相、B 相：差分輸出
		分頻輸出形態	Z 相：差分輸出或集電極開路輸出
		分頻輸出來源	編碼器位置或指令脈沖
	內部位置指令		通過DI 切換內部規劃的最大16 段的位置指令
速度控制	DI 輸入功能		多段速運行方向切換，內部多段速度選擇（1-4），速度指令方向設定，內部速度限制源
	DO 輸出功能		零速鉗位，電機旋轉，零速信號，速度一致，速度受限，速度到達
	模擬量輸入	指令電壓	±10V
	模擬量輸入	指令濾波器	平均值濾波，一階低通濾波
	內部速度指令		通過DI 切換內部規劃的最多16 段速度指令
轉矩控制	DI 輸入功能		正轉轉矩限制、反轉轉矩限制、轉矩指令方向設定、速度限制選擇
	DO 輸出功能		轉矩限制，轉矩到達
	模擬量輸入	指令電壓	±10V

■ RA3E 基本規格：

項 目			規格
基本規格	控制方式		IGBT PWM 控制正弦波電流驅動方式
	編碼器類型		通訊型編碼器（RS485）
	通信功能	USB	Type-C PC 上位機通訊用
	通信功能	EtherCAT	IEC 61158 Type12, IEC 61800-7 CiA 402
	動態制動		主回路電源off，伺服報警，伺服off，超程時動作
	保護功能		過壓、欠壓、缺相、過流、過載、超速、編碼器斷線等
	輔助功能		增益調整、陷波器、報警記錄查詢、JOG 運行、電機初始角辨識等
	控制信號數量		DI 4 個，HDI 2 個，DO 4 個
位置控制	DI 輸入功能		正向限位開關，反向限位開關，原點開關
	DO 輸出功能		定位完成
	位置指令		基于 EtherCAT 通訊給定
	內部位置指令		編碼器位置
轉矩控制	DI 輸入功能		-
	DO 輸出功能		轉矩限制，轉矩到達
	轉矩指令		基于 EtherCAT 通訊給定
EtherCAT 通訊規格	通訊標準		IEC 61158 Type12, IEC 61800-7 CiA Drive Profile
	物理層		100BASE-TX (IEEE802.3)
	連接器		RJ45*2 ( 帶屏蔽層)
	連接器		IN(EtherCAT input)，OUT(EtherCAT ouput)
	通訊線纜		推薦網線：雙絞雙層屏蔽網線，Ethernet Category 5(100BASE-TX) 以上
	波特率		100Mbps
	通訊長度		節點間最大距離100 米
	過程數據		固定PDO, 可變PDO
	郵箱(COE)		SDO 請求，SDO 應答
	同步模式		DC 同步 (Sync0 Event)
	通訊周期		250us~10000us
	支持的CiA 402 模式		PP，PV，PT，HM，CSP，CSV，CST
